產品介紹

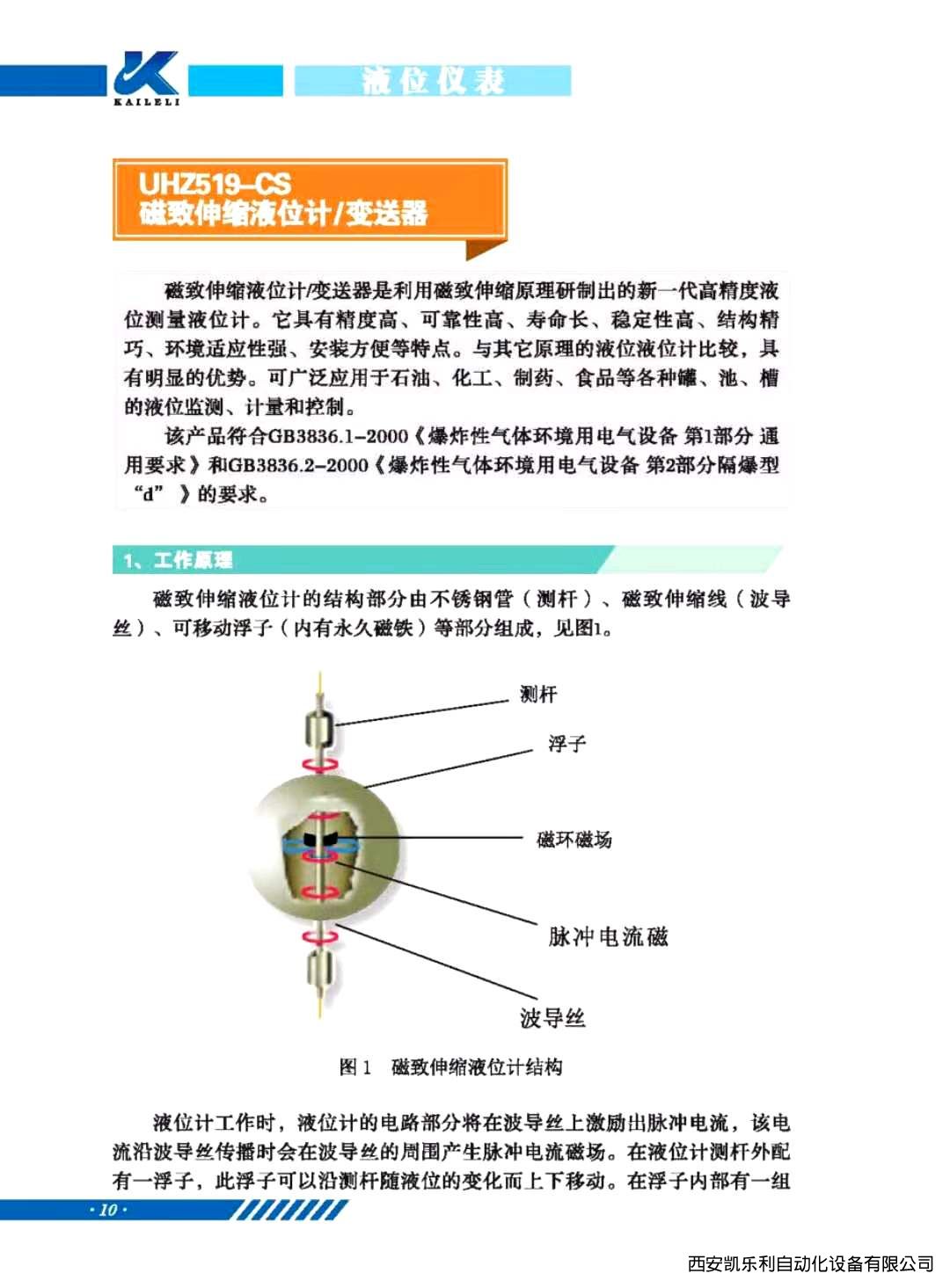

磁致伸縮液位計的結構部分由不銹鋼管（測桿）、磁致伸縮線（波導絲）、可移動浮子（內有永久磁鐵）等部分組成，見圖1。
液位計工作時，液位計的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在液位計測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。
2、主要性能特點
● 原理先進，功能多，應用范圍廣。
● 高精度、高穩定性、高可靠性、高分辨率。
● 非接觸式測量，壽命長。
● 功耗低，性能價格比高。
● 隔離防爆型或本質安全型。
● 4～20mA/HART兩線制。
● 結構精巧，環境適應性強，防污、防塵、防水。（IP65）
● 安裝調試簡單，維護方便。
● 不需定期重標和維護。
● 供電電壓適應范圍廣，抗干擾能力強。
● 實時測量液位、界位。
● 具有反向極性保護功能。
● 防雷擊，防射頻干擾。
